Motoriser un portail battant existant peut transformer un geste quotidien en accès confortable, mais la réussite dépend moins de la puissance annoncée que de la qualité de la préparation. Avant de choisir un kit, il faut vérifier que les vantaux bougent librement, que les gonds et les piliers sont solides et que l’emplacement permet au moteur de travailler sans contrainte excessive. Une installation mal adaptée peut user prématurément les fixations ou déclencher des arrêts intempestifs, même avec un automatisme récent.
Le choix entre motorisation à vérins et motorisation à bras articulés repose sur la géométrie du portail, son poids, sa rigidité et la forme des piliers. Viennent ensuite la pose, le câblage, les butées, les cellules et les réglages de commande. En suivant ces étapes dans le bon ordre, on évite de demander à l’électronique de compenser un défaut mécanique et on obtient un mouvement plus fiable au quotidien.
En bref
- Vérifiez d’abord que le portail s’ouvre et se ferme à la main sans point dur ni frottement.
- Choisissez le type de moteur selon les vantaux, les piliers et les cotes de pose, pas uniquement selon le prix.
- Prévoyez des butées physiques, des cellules photoélectriques et un feu de signalisation adaptés à l’installation.
- Respectez la notice pour la compatibilité du moteur et confiez les raccordements 230 V à une personne qualifiée si nécessaire.
- Programmez les courses et testez les dispositifs de sécurité avant la mise en service régulière.
Vérifier la faisabilité avant de motoriser un portail battant existant
La première étape consiste à débrayer le portail, puis à le manœuvrer à la main sur toute sa course. Les deux vantaux doivent pivoter régulièrement, sans effort excessif, sans à-coup et sans frotter contre le sol. Si le mouvement est déjà difficile en mode manuel, l’installation d’un moteur de portail ne supprimera pas le problème : elle risque plutôt de le rendre plus fréquent.
Imaginons le cas de Marc, dont un vantail touche légèrement la dalle après plusieurs années de tassement du pilier. Avant motorisation, il corrige l’alignement et remplace une paumelle usée. Ce travail préparatoire évite au futur automatisme de forcer à chaque fermeture et limite les mises en sécurité. Il rappelle une règle simple : la motorisation entraîne un portail sain, elle ne répare pas sa mécanique.
Contrôler les vantaux, les gonds et les piliers
Inspectez les gonds, les soudures, les renforts et les points de fixation. Un jeu important, une fissure active dans un pilier ou un vantail qui se déforme sous une pression modérée justifient une réparation avant toute pose. Les efforts répétés d’ouverture et de fermeture sollicitent davantage les ancrages qu’une manœuvre occasionnelle à la main.
La rigidité compte aussi. Un portail plein exposé au vent reçoit une poussée importante, tandis qu’un modèle ajouré laisse davantage passer l’air. Pour les panneaux légers en aluminium ou en PVC, vérifiez la présence de renforts aux endroits où les pattes du moteur seront fixées. Une fixation sur une tôle mince ou une traverse trop souple peut se desserrer ou déformer le vantail.
Mesurer les contraintes de pose
Relevez la largeur et le poids de chaque vantail, la distance entre l’axe des gonds et le bord intérieur du pilier, ainsi que l’espace disponible pour le moteur. Ces mesures déterminent la compatibilité du moteur et la possibilité d’obtenir l’angle d’ouverture souhaité. Consultez les cotes du fabricant : deux kits ayant une puissance proche ne sont pas nécessairement adaptés aux mêmes piliers.
Vérifiez également la présence de butées d’ouverture et d’un arrêt central en fermeture. Ces éléments mécaniques stabilisent les vantaux et évitent que le moteur ne force pour arrêter leur course. Une fois le portail fluide, les supports solides et les dimensions relevées, le choix de la technologie devient beaucoup plus précis.
Choisir entre motorisation à vérins, bras articulés et moteur enterré
La motorisation de portail battant doit correspondre à la forme de l’entrée et à la structure des vantaux. Un vérin exerce une poussée ou une traction dans l’axe du battant ; il est compact et convient souvent aux portails rigides, lorsque les cotes de pose sont favorables. Cette solution peut être inadaptée à un vantail fragile ou à un pilier dont la géométrie impose un angle défavorable.
La motorisation à bras articulés reproduit un mouvement plus proche de l’ouverture manuelle. Elle convient fréquemment aux portails légers ou semi-rigides, car l’action est répartie différemment sur la structure. Elle demande toutefois de l’espace latéral pour le déploiement des bras : dans une entrée étroite, ceux-ci peuvent rencontrer un mur ou un obstacle.
Comparer les principales technologies
| Solution | Configuration souvent favorable | Point à vérifier |
|---|---|---|
| Motorisation à vérins | Vantaux rigides et supports robustes | Cotes des piliers et efforts transmis aux fixations |
| Motorisation à bras articulés | Portails légers ou semi-rigides | Espace nécessaire au mouvement des bras |
| Moteur enterré pour portail | Projet recherchant un mécanisme discret | Travaux de maçonnerie, drainage et accessibilité pour l’entretien |
Le moteur enterré pour portail préserve l’apparence de l’entrée, puisque les mécanismes sont intégrés au sol près des gonds. En revanche, sa pose implique généralement des travaux plus importants et une attention particulière à l’évacuation de l’eau. Il faut aussi anticiper l’accès aux organes mécaniques en cas de maintenance. Pour un portail existant, cette solution est donc envisageable, mais rarement la plus simple à installer.
Prendre en compte le vent et le verrouillage
Un vantail plein agit comme une voile, surtout dans une région exposée. Dans ce cas, vérifiez les limites de surface et de poids indiquées par le fabricant, et ne choisissez pas un modèle sur la seule base d’une valeur maximale annoncée. Une serrure électrique ou une gâche peut renforcer le verrouillage selon la configuration ; elle ne remplace pas un dimensionnement correct ni des butées bien placées.
À titre d’exemple, certains kits à vérins, comme l’InDeM GUN 400 présenté dans la documentation fournie, comportent deux moteurs à course de 400 mm, annoncés pour des vantaux allant jusqu’à 350 kg par moteur. La compatibilité réelle dépend néanmoins des dimensions, de la rigidité et des cotes de montage : il faut toujours confronter ces données à la notice du modèle retenu. Le bon automatisme est celui qui respecte le portail, pas celui qui affiche la valeur la plus impressionnante.

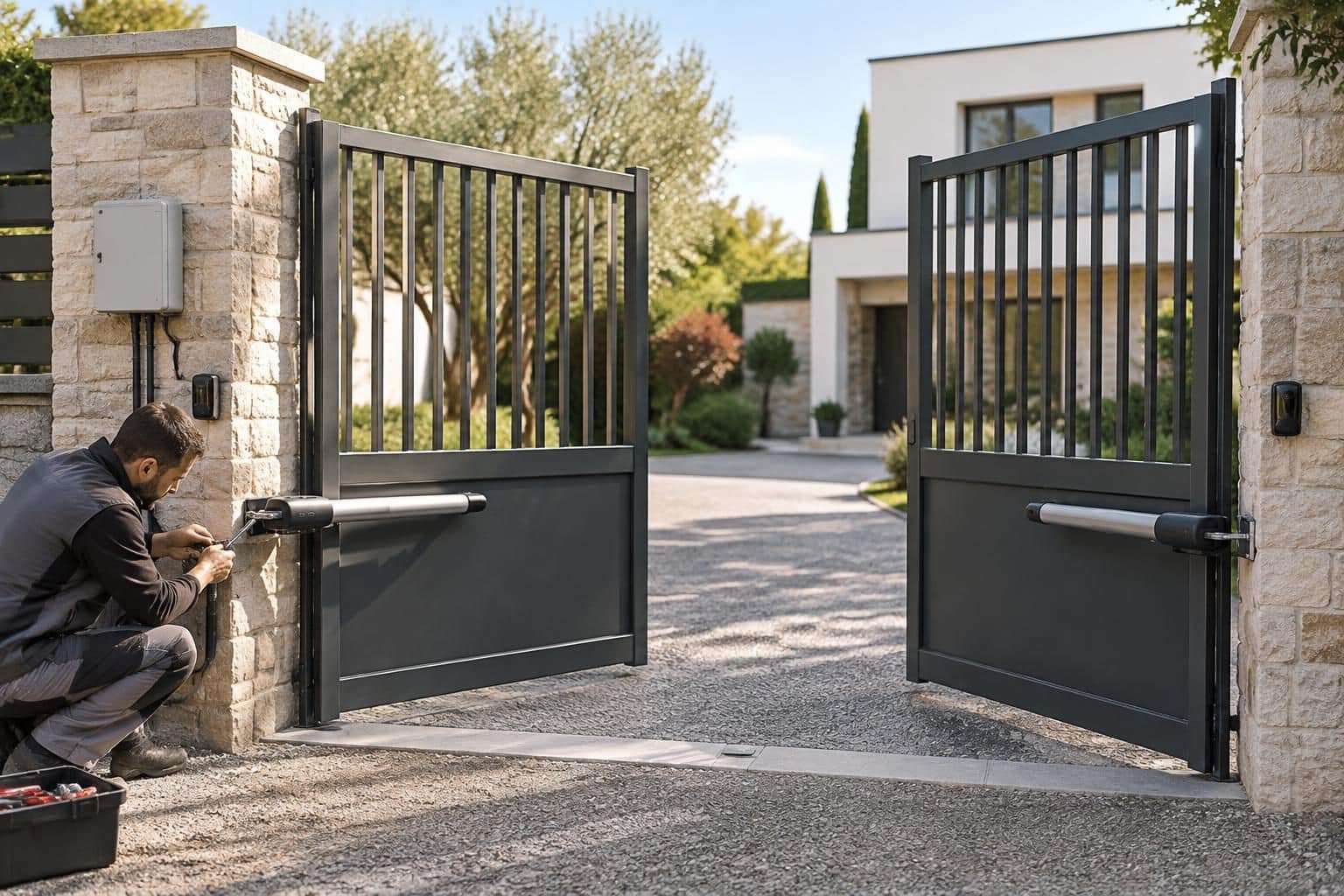

Préparer la pose d’un automatisme de portail et fixer les moteurs
Avant la pose d’un automatisme de portail, rassemblez la notice, le mètre, un niveau, les outils de perçage et les fixations adaptées à la nature des piliers. Le kit InDeM GUN 400 décrit dans les données comprend notamment deux vérins, des pattes de fixation, des condensateurs, une paire de cellules photoélectriques, un feu LED, une carte de commande et deux télécommandes. Le contenu d’un kit varie selon les versions : vérifiez la liste avant de commencer et repérez les accessoires non fournis, comme certaines butées ou un sélecteur à clé.

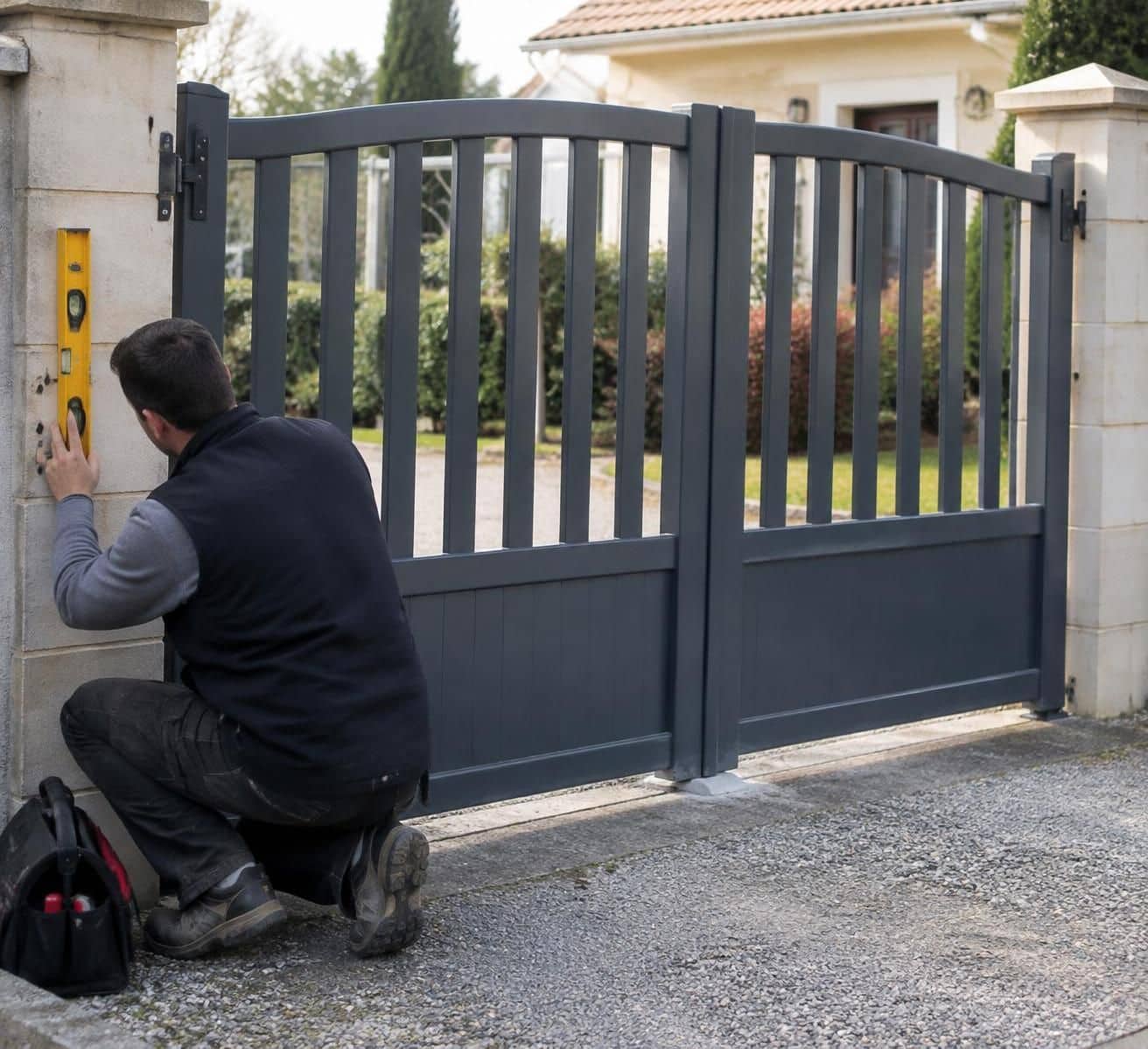

Les pattes doivent être positionnées selon les cotes du fabricant. Présentez-les d’abord sans les fixer définitivement, puis contrôlez leur alignement et la course disponible. Une erreur de quelques centimètres peut réduire l’angle d’ouverture ou contraindre le vérin. Faire un essai de positionnement à blanc est plus simple que de corriger ensuite des ancrages déjà percés.
Fixer les pattes et contrôler la course
La nature du support détermine les chevilles ou goujons à employer. Un pilier en béton plein, un pilier creux et un poteau métallique ne réclament pas les mêmes fixations. Elles doivent résister aux efforts répétés et être posées sans fragiliser le support. Si le pilier est fissuré, creux ou instable, faites évaluer la fixation plutôt que de vous fier à une vis de grand diamètre.
Une fois les moteurs fixés, débrayez-les avec la clé prévue et vérifiez manuellement le mouvement des vantaux. Le portail doit atteindre les positions d’ouverture et de fermeture sans heurter les murs, le sol ou les butées. Cette vérification permet aussi de s’assurer que le mécanisme peut être libéré en cas de panne électrique.
Organiser le cheminement des câbles
Établissez le trajet entre le coffret de commande, les moteurs, les cellules et le feu. Utilisez des gaines adaptées à l’extérieur et protégez les câbles contre l’humidité, les chocs et les mouvements du portail. Laissez une longueur suffisante aux points de raccordement, étiquetez chaque liaison et prévoyez des boîtes accessibles pour faciliter un dépannage ultérieur.
Séparez autant que possible les câbles d’alimentation des circuits de commande et de sécurité, conformément aux indications de la notice et aux règles électriques applicables. La section des conducteurs dépend de la longueur du trajet et de l’équipement ; ne reprenez pas une valeur indicative sans vérifier le schéma du fabricant. Une installation lisible et protégée facilite autant la mise en service que les réparations futures.
Réaliser l’alimentation électrique du portail et raccorder les sécurités
L’alimentation électrique du portail et le câblage de la carte doivent être préparés avec prudence. Certains automatismes fonctionnent en 230 V : une erreur de raccordement peut provoquer une électrocution, endommager la carte ou créer un risque d’incendie. Avant toute intervention, l’installation doit être mise hors tension et l’absence de tension vérifiée ; si vous ne maîtrisez pas ces opérations, confiez le raccordement à un électricien qualifié.
La carte de commande centralise les liaisons vers les moteurs, les condensateurs prévus par le fabricant, les cellules et le feu. Pour le kit InDeM cité, les moteurs sont annoncés en 230 V, avec une puissance de 180 W et un courant absorbé de 1,3 A chacun. Ces caractéristiques ne suffisent pas à déterminer seules les protections ou les sections de câble : le schéma du modèle et les règles locales restent la référence.
Raccorder les cellules et le feu clignotant
Les cellules photoélectriques comprennent généralement un émetteur et un récepteur, parfois repérés TX et RX. Installez-les face à face, à une hauteur cohérente avec l’usage et sans obstacle susceptible de couper le faisceau. Un mauvais alignement ou une lentille sale peut empêcher le portail de fonctionner normalement et signaler une sécurité active.
Le feu clignotant avertit les personnes qu’un mouvement est en cours, particulièrement utile lorsque l’entrée débouche sur une voie fréquentée. Respectez le schéma de câblage et la tension indiquée pour l’accessoire ; les modèles ne se raccordent pas tous de la même façon. Après le câblage, fixez les conducteurs dans leurs borniers, utilisez des embouts adaptés aux fils souples et protégez les connexions de l’humidité.
Protéger les personnes et l’électronique
Les dispositifs de sécurité ne sont pas de simples options décoratives. Les cellules doivent interrompre ou inverser le mouvement conformément au fonctionnement prévu par la notice. Les butées mécaniques d’ouverture et le sabot central de fermeture, lorsqu’ils sont nécessaires à la configuration, fournissent des arrêts stables et évitent de faire reposer toute la fin de course sur le moteur.
Prévoyez aussi une solution d’ouverture manuelle en cas de coupure de courant et vérifiez que les protections électriques sont adaptées au circuit. La sécurité d’un portail motorisé dépend à la fois des accessoires, de la qualité du montage et des réglages : aucun élément ne compense l’absence des autres.
Programmer la motorisation de portail battant et entretenir l’installation
La mise en service commence seulement lorsque les raccordements ont été vérifiés, que les vantaux sont dans la position prévue et que personne ne se trouve dans leur zone de mouvement. La notice de la carte précise l’ordre des réglages : apprentissage des télécommandes, programmation des courses, temporisations et décalage entre les battants. Sur certaines cartes, comme la BM2250 mentionnée pour l’équipement InDeM, des micro-interrupteurs permettent d’adapter le fonctionnement à la configuration.
Ne transposez pas automatiquement un réglage trouvé dans une vidéo ou sur un autre portail. Le poids des vantaux, les butées et la géométrie changent d’une installation à l’autre. Les télécommandes doivent aussi correspondre au récepteur : la fréquence annoncée dans les données du kit est de 433,92 MHz, mais la fréquence seule ne garantit pas la compatibilité du protocole radio.
Programmer puis tester chaque fonction
Suivez la procédure d’apprentissage indiquée par le fabricant et observez attentivement le premier cycle complet. Si le sens d’un moteur est incorrect, si un battant démarre au mauvais moment ou si le mouvement s’interrompt, arrêtez les essais et contrôlez les branchements et les réglages plutôt que de multiplier les commandes. Le réglage de force doit rester au niveau nécessaire au fonctionnement, sans chercher à vaincre un frottement mécanique en augmentant la puissance.
Testez ensuite les cellules selon la procédure de la notice, en vérifiant que le comportement du portail correspond bien à celui attendu lorsqu’un obstacle coupe le faisceau. Contrôlez aussi le feu, les télécommandes, l’ouverture manuelle et la fermeture sur les butées. Un clignotement d’alerte de la carte peut signaler une sécurité active ou un raccordement à revoir : identifiez le code dans la documentation avant de remettre l’installation en service.
Prévoir un entretien simple et régulier
Une fois l’automatisme opérationnel, surveillez les bruits inhabituels, les à-coups et les changements de vitesse. Nettoyez les cellules, vérifiez les fixations et inspectez les gonds et les butées. Une ouverture qui devient plus difficile doit conduire à rechercher un problème mécanique avant de toucher aux réglages électroniques.
Pour une résidence utilisée quotidiennement, un contrôle saisonnier est une habitude raisonnable, notamment après des épisodes de vent fort ou de gel. Les articulations se lubrifient uniquement avec un produit adapté, sans excès, et les connexions extérieures doivent rester protégées. Une motorisation bien posée se fait oublier ; c’est la régularité du mouvement qui révèle la qualité du travail.
Peut-on motoriser un portail battant ancien ?
Oui, si les vantaux sont rigides, les piliers sains et les gonds suffisamment libres. Corrigez les frottements, le jeu excessif ou les fixations fragiles avant de choisir le kit.
Vérins ou bras articulés : quelle solution choisir ?
Les vérins sont souvent adaptés aux vantaux rigides avec des cotes de pose favorables. Les bras articulés conviennent fréquemment aux portails plus légers, à condition de disposer de l’espace nécessaire à leur mouvement.
Les butées sont-elles nécessaires avec un moteur programmable ?
Oui, lorsqu’elles sont prévues par la configuration. Les butées physiques stabilisent les positions et évitent que les moteurs forcent pour arrêter les vantaux. Respectez les recommandations du fabricant.
Puis-je raccorder moi-même un automatisme en 230 V ?
Les raccordements secteur présentent un risque sérieux. Mettez l’installation hors tension et faites intervenir un professionnel qualifié si vous ne maîtrisez pas les règles électriques et le schéma du fabricant.
